簡述全自動變壓器變比組別分析儀的規范操作流程
點擊次數：8 更新時間：2025-11-08

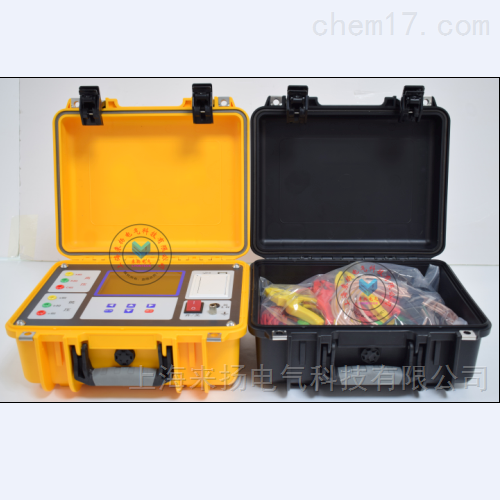

全自動變壓器變比組別分析儀是電力系統中用于快速、準確測定變壓器電壓比、聯結組別（如Yyn0、Dyn11等）、極性及匝間短路故障的核心檢測設備。其操作雖高度自動化，但若使用不當，仍可能導致測量誤差、設備誤判甚至人身安全事故。掌握
全自動變壓器變比組別分析儀科學、規范的操作流程，是保障檢測結果可靠與作業安全的前提。
一、測試前準備
斷電驗電：確保被測變壓器高、低壓側均已可靠斷電、接地，并懸掛警示牌；
清潔接線端子：用無水乙醇擦拭套管或接線柱，去除氧化層與油污，保證接觸良好；
檢查儀器狀態：確認分析儀電量充足（或外接電源穩定），測試線無破損，夾鉗開合靈活；
核對參數：輸入變壓器銘牌信息（額定變比、聯結方式、分接檔位），避免自動識別偏差。
二、正確接線
高壓側（H1/H2）接儀器“HV”端，低壓側（X1/X2）接“LV”端，嚴禁高低壓端子接反；
對三相變壓器，按A-a、B-b、C-c對應連接，顏色標識需一致（通常黃-綠-紅對應A-B-C）；
使用專用高壓測試線，夾鉗應牢固咬合導體，避免虛接導致數據跳變；
若測試帶載調壓（OLTC）變壓器，需將分接開關置于同一檔位。
三、規范測試操作
啟動儀器后，選擇“全自動模式”，設備將依次完成變比、組別、極性測試；
測試過程中，操作人員應遠離高壓區域，禁止觸碰接線端子；
觀察屏幕實時數據：正常變比誤差應≤±0.5%（國標GB/T1094.1），組別顯示應與銘牌一致；
若出現“匝間短路”“接線錯誤”等報警，立即停止測試，排查原因。
四、測試后處理
導出或打印測試報告，包含變比值、誤差、組別圖示及結論；
先斷開儀器輸出，再拆除測試線，最后恢復變壓器接地；
清潔儀器與線纜，收納于防潮箱內，避免受潮或擠壓。
